管廊防爆配電箱

作者:admin ? 發布時間:2024-10-17 13:04 ? 瀏覽:

一、用途介紹
BXM(D)防爆照明(動力)配電箱是用于特殊場所控制照明電路之用,比如城市地下綜合管廊燃氣艙、化工廠、煉油廠、鋼鐵廠、食品加工廠等。一般開關電流比較小,具體回路數看需控制的多少組燈,每個開關的大小看一組燈控制多少盞燈,每盞燈的電流多大。

二、適用環境
1、爆炸性氣體混合物危險場所:1區、2區。
2、爆炸性氣體混合物:ⅡA、ⅡB、ⅡC。
3、溫度組別:T1~T4。
4、防爆標志:ExdeⅡBT4/ExdeⅡCT4
注:要求ⅡC級請注明。


三、產品特點
1.管廊防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型,表面高壓靜電噴塑,配不銹鋼外露緊固件,產品外形美觀。
2.防爆照明動力配電箱設計精良,安全易用,我公司免費提供一年保
3.箱體圖紙可由貴公司提供,或由我公司代為制作.
4.管廊防爆配電箱采用復合型,模塊結構,各回路可根據需要自由組裝,一般開關箱采
用隔爆型結構,母線箱及出線箱采用增安型結構.
5.內裝元件可根據用戶要求安裝高分斷路器或塑殼式斷路器。如DZ47、C65、CM1等。品牌可選正泰、施耐德、ABB等等。
6.可根據客戶要求特制,如加裝電涌保護器、電流表、電壓表等,外可配掛鎖金屬手柄。
7 適用于照明和動力線路,具有分斷、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可.
8.符合GB3836-2010,IEC60079標準要求。

四、技術參數
1.執行標準:GB 3836
2.防爆標志:ExdeⅡBT6
3.額定電壓:AC 220/380V
4.主回路額定電流:20A~250A
5.支路數:2、4、6、8、10、12
6.支路額定電流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.入口規格:G1/2~G3"
8.進線口方向:下進下出、下進上出、上進上出或上進下出

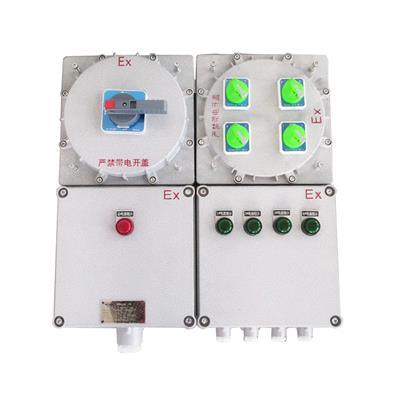

 管廊防爆配電箱BXMD
五、訂貨須知:

訂貨時應注明配動箱的支路數,各支路相應的電流以及斷路器的極數,若需帶漏電保護功能請注明;
如需帶總開關則請注明總開關的電流用極數,并注明進出線方向,進出線規格及對應的數量;
可根據用戶要求進行特殊設計,用戶需提供電氣系統圖。
