粉塵防爆配電箱

作者:admin ? 發布時間:2021-06-11 16:14 ? 瀏覽:

粉塵防爆配電箱簡介:
粉塵防爆配電箱屬于粉塵防爆區域III類電氣設備。防爆標志為ExtD,適用于A20、A21、A22區爆炸性粉塵危險場所。廣泛用于各種化工廠、紡織廠、食品加工廠、煙草廠等等

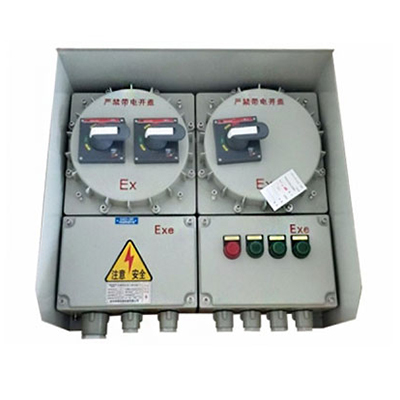

粉塵防爆配電箱


一.適用環境
1、爆炸性粉塵危險場所:20區、21區、22區
2、溫度組別:T1~T6。
3、防爆標志:DIP A21、Exd III BT6、Ext D A21
注:要求ⅡC級請注明。


三、產品特點
1.粉塵防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型,表面高壓靜電噴塑,也可定做304不銹鋼材質。配不銹鋼外露緊固件,產品外形美觀。

2.粉塵防爆配電箱設計精良,安全易用,我公司免費提供一年保

3.箱體圖紙可由貴公司提供,或由我公司代為制作.

4.粉塵防爆配電箱采用復合型,模塊結構,各回路可根據需要自由組裝,一般開關箱采

用隔爆型結構,母線箱及出線箱采用增安型結構.

5.內裝元件可根據用戶要求安裝高分斷路器或塑殼式斷路器。如DZ47、C65、CM1等。

6.可根據客戶要求特制,如加裝電涌保護器、電流表、電壓表等,外可配掛鎖金屬手柄。

7 適用于照明和動力線路,具有分斷、過載、失壓保護和短路自動切斷功能 鋼管或電纜布線均可.

8.符合GB3836-2000,IEC60079標準要求。


四、技術參數

1.執行標準:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆標志:DIP A21、Exd III BT6、Ext D A21

3.額定電壓:AC 220V

4.主回路額定電流:20A~250A

5.支路數:2、4、6、8、10、12

6.支路額定電流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防護等級:IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8.防腐等級:WF1

9.入口規格:G1/2~G3"

11.進線口方向:下進下出、下進上出、上進上出或上進下出


五、訂貨須知:
訂貨時應注明配電箱的支路數,各支路相應的電流以及斷路器的極數,若需帶漏電保護功能請注明;

如需帶總開關則請注明總開關的電流用極數,并注明進出線方向,進出線規格及對應的數量;

可根據用戶要求進行特殊設計,用戶需提供電氣系統圖。
